貼片機
發布時間：2022-07-21 08:05:24
點擊量：2633

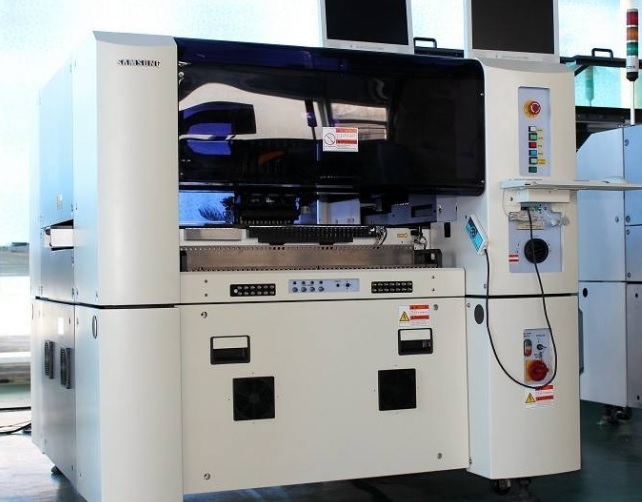

型 號 SAMSUNG: CP45F/FV NEO
視別方法 全視覺(Fly Vision+Stage Vision)
貼裝速度 Chip 高速度 0.178sec/chip
IPC9580 14900CPH(1608)
IC 飛行相機 0.75sec/QFP64
固定相機 1.6sec/QFP256
貼裝精度 0603(0201)Chip ±0.08mm
1005Chip~ ±0.1mm
QFP ±0.04mm
元件尺寸 飛行相機 1005(0402)～□22mm IC,0603(0201)～□12mm (選項)
標準固定相機(FOV35) ～□32mm IC(Lead Pitch:0.4mm)
特殊固定相機(FOV20) ～□17mm IC(Lead Pitch:0.3mm)
特殊固定相機(FOV45) ～□42mm IC(Lead Pitch:0.5mm)
小.Lead Pitch(QFP) 0.3mm(with FOV20 Vision)
小.Ball Pitch(BGA) 0.5mm(with FOV20 Vision)
部品高 15mm(9mm:with flying vision)
PCB板尺寸 460X400X4.2~50X30X0.38 / 510X460X4.2~50X100X0.38(CP45-L NEO)
